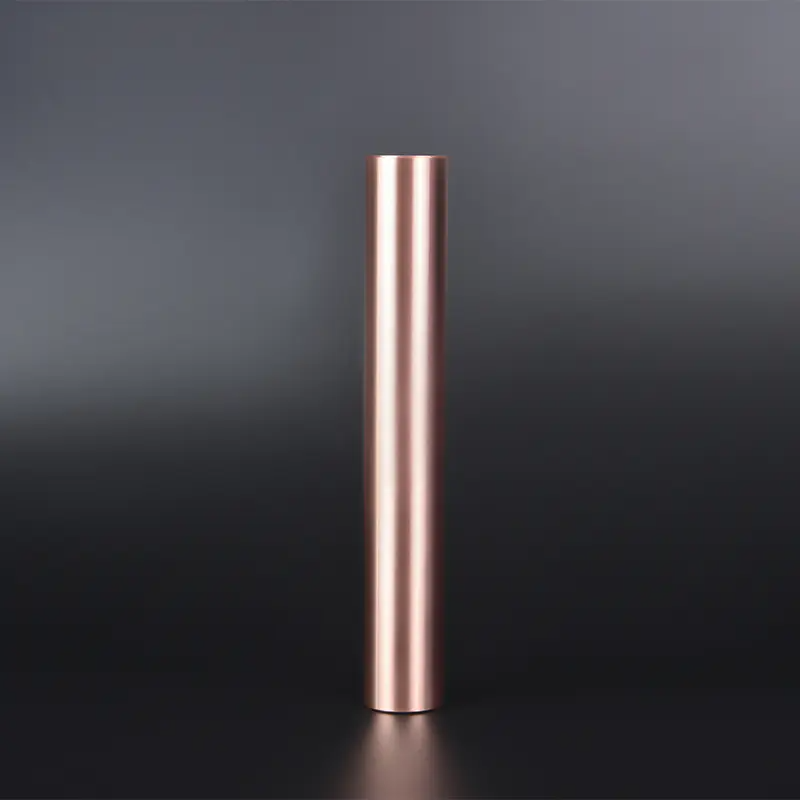

Koperzuiverheid uitgelegd: kwaliteiten, 4N tot 6N specificaties, tests en aankoopcheques
Een inkooporder met de tekst "koperzuiverheid: minimaal 99,99% Cu" laat nog steeds drie dingen ongedefinieerd: welke onzuiverheden werden geteld, hoe zuurstof werd gemeten en welke methode dit getal opleverde. Veel die aan het hoofdcijfer voldoen, kunnen nog steeds barsten tijdens een waterstofsoldeerproces of een sputterproces uit het raam duwen.
Beschouw de zuiverheid van koper als een vierdelig pakket: testkwaliteit, zuurstofgehalte, individuele onzuiverheidsplafonds en de analytische methode daarachter. Kopers die alleen het percentage specificeren, accepteren de definitie van zuiverheid van de leverancier, en de definities variëren. Wat volgt is hoe de cijfers schalen, waarbij zuurstof de uitkomst bepaalt, hoe elke test zich gedraagt en wat er in een specificatie thuishoort.
Wat een koperzuiverheidsgraad eigenlijk meet
Zuiverheidscijfers zijn budgetten, geen scores. Het aantal letters is het aantal negens, en elke extra negen vermindert de totale vergoeding voor alles wat geen koper is met ongeveer een factor tien.
- 3N, 99,9% Cu: tot ongeveer 1.000 ppm andere elementen gecombineerd.
- 4N, 99,99% Cu: ongeveer 100 ppm gecombineerd.
- 5N, 99,999% Cu: ongeveer 10 ppm gecombineerd.
- 6N, 99,9999% Cu: ongeveer 1 ppm gecombineerd.
De kostencurve volgt dezelfde vorm, maar wordt aan de bovenkant scherp steiler. De overstap van 3N naar 4N is verfijningswerk. De overstap van 5N naar 6N betekent contaminatiebeheersing over de hele keten: smelten, gieten, machinaal bewerken, verpakken en bemonsteren.
Een cijfer zegt ook niets over de besteding van het budget. Een 4N-partij met 40 ppm ijzer brengt een ander risico met zich mee dan een 4N-partij met 40 ppm zwavel of fosfor. En "99,99% door verschil" betekent dat de onzuiverheden van 100% zijn afgetrokken, dus het neemt de detectielimieten over van wat er ook werd gemeten. Een directe test met een gepubliceerde onzuiverheidslijst is informatiever, dus vraag op welke aanpak een offerte is gebaseerd.
Vorm voegt nog een variabele toe. Onzuiverheden en zuurstof scheiden zich af tijdens het stollen, wat betekent dat de boven- en onderkant van een gegoten staaf meer van elkaar kunnen verschillen dan de analytische fout. De bemonsteringspositie maakt deel uit van de specificatie en is geen bijzaak.
Zeer zuivere koperstaaf voor halfgeleider- en displaytoepassingen Bekijk zuiverheidsgraden van 4N tot 7N, aangepaste afmetingen en exportverpakkingen voor gebruik in halfgeleider-, display- en vacuümcomponenten. Bekijk Product → Koperzuiverheidsgraden vergeleken
De onderstaande tabel geeft een overzicht van de bereiken die het vaakst worden vermeld in de aankoopspecificaties. Definitieve limieten komen altijd voort uit de geldende norm of het overeengekomen contract.
| Rang | Nominaal koper | Maximaal totaal aantal onzuiverheden | Typische zuurstof | Geleidbaarheid (% IACS) |
|---|---|---|---|---|
| ETP (C11000) | 99,90% min | ongeveer 1.000 ppm | 200 tot 400 ppm | 100 tot 101 |
| OFE (C10100) | 99,99% min | tot 100 ppm | 5 ppm of minder | 101 tot 102 |
| 5N | 99,999% | tot 10 ppm | 2 ppm of minder | ongeveer 102 |
| 6N | 99,9999% | tot 1 ppm | 1 ppm of minder | 102 en hoger |
De geleidbaarheidskolom legt uit waarom de meeste kopers er überhaupt om geven. Ongeveer één procent van het IACS komt overeen met ongeveer één procent van de getransporteerde energie, en op een stroomrail of een wikkeling wordt dat verlies warmte gedurende de levensduur van de installatie.
Zuurstof is zijn eigen specificatie
Elektrolytisch taai pekkoper transporteert doelbewust zuurstof, doorgaans 200 tot 400 ppm, vastgehouden als koperoxidedeeltjes. Zuurstofvrije waarden blijven onder ongeveer 5 ppm. Beiden kunnen aanspraak maken op "meer dan 99,9% Cu", en dat is precies de reden waarom de zuurstoflijn afzonderlijk moet worden geschreven.
Het verschil blijkt uit de service. In een waterstof- of natte reducerende atmosfeer bij hardsoldeertemperatuur vormt zuurstof in koper stoom bij korrelgrenzen, waardoor holtes en waterstofbrosheid ontstaan. Vacuümhardware, hardgesoldeerde samenstellingen en cryogene componenten zijn om die reden zuurstofvrij gespecificeerd. Elders helpt zuurstof: oxidedeeltjes breken spanen, waardoor ETP schoner bewerkt dan OFE bij hoge snijsnelheden, en het kost minder.
Door overal zuurstofvrij koper te specificeren, koopt u dus bescherming die u misschien niet nodig heeft en betaalt u er twee keer voor: één keer in prijs en nogmaals in bewerkingstijd.
Hoe koperzuiverheid wordt geverifieerd
Vier testfamilies omvatten bijna elke zuiverheidsclaim, en elke test beantwoordt een andere vraag.
- Sporenchemie: OES voor routinematige productiecontrole, ICP-OES of ICP-MS voor lagere detectielimieten, en GDMS wanneer een 5N- of 6N-claim een volledig onzuiverheidsonderzoek vereist in plaats van een vaste lijst met elementen.
- Zuurstofgehalte: inertgasfusie is de referentiemethode. Het is destructief en gevoelig voor monstervoorbereiding, en dat is waar de meeste meningsverschillen vandaan komen.
- Geleidbaarheid: weerstand tegen wervelstroom of vierpuntssonde, weergegeven als % IACS. Seconden per meting en niet-destructief, maar het meet de som van alle verstrooiingseffecten en kan het aanstootgevende element niet benoemen.
- Oppervlaktescreening: XRF identificeert legeringen snel, maar is oppervlaktegevoelig en blind voor zuurstof, zodat het geen zuurstofvrije kwaliteit of een limiet voor bulkonzuiverheden kan bevestigen.
Die splitsing verklaart een bekend geschil. Een geleidbaarheidscontrole kan veel doorstaan wat een GDMS-scan zou afkeuren voor een enkel element zoals zwavel of titanium, omdat de totale verstrooiing laag blijft terwijl de lokale chemie het proces mislukt. Als één element van belang is voor uw toepassing, geef het dan een naam en noem de methode waarmee het wordt opgelost.
Waar de laatste fractie van een procent beslist
Halfgeleiders en vacuüm
Sputterdoelen zijn het duidelijkste geval. Een poreus of insluitingsdragend 5N-koperdoel werpt deeltjes af op de wafer, ijzer- of alkaliverontreiniging verschuift de weerstand van de film en vluchtige elementen zoals zink degraderen langzaam de vacuümomgeving. Doelen worden daarom besteld met een volledige onzuiverheidslijst plus gasgehalte, dichtheid en korrelstructuur, omdat 99,999% alleen geen oppervlak beschrijft.
Hoogzuiver koperen sputterdoel voor dunne PVD-films Bekijk 5N–6N koperen doelen met aanpasbare afmetingen voor halfgeleider-, display- en optische precisiecoatings die dichte, uniforme films vereisen. Bekijk Product → Krachtoverbrenging en elektrische voertuigen
Busbars, wikkelingen en connectoren werken in de band van 99,9 tot 99,99%. Hier wordt zuiverheid direct omgezet in verliezen, en de verliezen stapelen zich op gedurende de levensduur van een plant. Het zuurstofgehalte verandert ook het gloeigedrag tijdens het buigen en vormen, terwijl gemengde gerecyclede kathode een veel voorkomende bron van geleidbaarheid is die zich niet van partij tot partij zal herhalen.
Zuurstofvrije koperen staaf met hoge zuiverheid C10100/C10200 Controleer 4N–5N zuurstofvrije koperen staaf met lage onzuiverheden, aangepaste diameters en vacuümverpakking voor halfgeleider-, elektrovacuüm- en speciale elektrodeonderdelen. Bekijk Product → Verbinding in de lucht- en ruimtevaart en met hoge betrouwbaarheid
Soldeerconstructies, golfgeleiders en cryogene onderdelen worden normaal gesproken zuurstofvrij gespecificeerd met een gasgehaltelimiet, omdat een defecte hardsoldeerverbinding achteraf moeilijk te inspecteren is. Deze programma's kopen traceerbaarheid van partijen en certificaten die de methode achter elk cijfer vermelden.
In alle drie de gevallen wordt de eis rond de toepassing geschreven: benoem de gevoelige elementen en de servicesfeer, kies vervolgens de kwaliteit en de vorm. Koperzuiverheid voor halfgeleider- en vacuümtoepassingen is een besmettingsvraag, geen percentage.
Wat hoort er in een koperaankoopspecificatie?
Zes regels elimineren de meeste argumenten bij de inspectie van goederen:
- Kwaliteit en identiteit: nominale zuiverheid plus het UNS-nummer, bijvoorbeeld C10100 zuurstofvrije elektronische of C11000 elektrolytische harde pek, samen met de geldende norm.
- Een zuurstoflimiet en de testmethode die deze vaststelt.
- Individuele plafonds voor de elementen waarvoor uw proces gevoelig is, met de genoemde detectiemethode.
- Een bemonsteringsplan: waar het monster wordt genomen en of oppervlakte- of bulkchemie wordt gecertificeerd.
- Een analysecertificaat gekoppeld aan het lot- of heatnummer, zodat het papierwerk het metaal volgt.
- Vormtoleranties die stroomafwaarts van belang zijn: staafdiameter en ovaliteit, vlakheid van de plaat, doelbinding, poederreinheid.
De meeste mislukte aanbestedingen zijn eerder definitie- dan metallurgisch: een aanbieding van 99,99% zonder aangegeven methode, een certificaat dat de oppervlaktechemie rapporteert tegen een bulkvereiste, of de goedkoopste 5N-offerte waarvan de lijst met onzuiverheden zes elementen omvat. Het hanteren van monsters gebeurt op een stille manier, omdat boringen die met een verontreinigde boor zijn uitgevoerd en in de verkeerde container zijn opgeslagen, niet de partij representeren.
Leveranciers met meer dan tien jaar ervaring in ultrazuivere metalen geven doorgaans hetzelfde advies: spreek het analyseplan af vóór de bestelling, en niet na een mislukt certificaat. Wanneer een vereist cijfer buiten een standaardcatalogus valt, verzend de toepassingsdetails en doellimieten en vraag om een gedocumenteerd antwoord over haalbare zuiverheid, vorm en doorlooptijd.
Veelgestelde vragen
Is 99,9% koper zuiver genoeg voor elektriciteitsdraad?
Voor gewoon draad-, kabel- en algemeen railwerk in gebouwen, ja. In de praktijk is de grens die bijt de geleidbaarheid in plaats van de lijst met sporenonzuiverheden. Geleiders die heet worden of formele betrouwbaarheidseisen hebben, gaan gewoonlijk naar 99,99% met een aangegeven zuurstoflimiet.
Kan de koperzuiverheid thuis worden gecontroleerd?
Alleen voor grove vervanging. Een magneettest scheidt staal van koper, maar onthult niets over de zuiverheid, aangezien koper bij elke kwaliteit vrijwel niet-magnetisch is. Dichtheids- en krastests leggen messing of geplateerd aluminium bloot. Niets op dat niveau lost delen per miljoen op.
Presteert een hogere zuiverheid altijd beter?
Nee. Zuurstofhoudende ETP-machines zijn beter en kosten minder, telluurkopermachines zijn beter dan welke zuivere kwaliteit dan ook, en zeer zuiver koper is zacht en raakt gemakkelijk beschadigd tijdens het hanteren. Zuiverheid vloeit voort uit de toepassing in plaats van er leiding aan te geven.
Waarom rapporteren twee laboratoria een verschillende zuiverheid voor één partij?
Bemonsteringspositie, oppervlak versus bulkmateriaal, kalibratiestandaarden, detectielimieten en monsterreiniging veranderen allemaal het getal. Vergelijk methoden voordat u uitspraken vergelijkt, omdat een GDMS-scan en een draagbare XRF-meting niet hetzelfde meten.
De korte versie
Koperzuiverheid is een specificatie met vier bewegende delen: kwaliteit, zuurstof, onzuiverheidsplafonds en methode. Schrijf ze alle vier, koppel het certificaat aan de partij en het percentage is niet langer een marketingcijfer, maar een technische controle.
Kwaliteitsselectie, materiaalvorm, bemonsteringsroutine en leveringsschema volgen allemaal uit dat document.
