Hoogzuivere chemicaliën: 4N tot 6N-materialen specificeren, testen en verkrijgen

Een inkoopteam geeft een order vrij voor 99,999% koper. Het analysecertificaat arriveert met de zending en drie weken later begint een sputterlijn buiten de specificaties te raken. Niets in het papierwerk was vervalst. Het probleem is dat “vijf negens” een totaal onzuiverheidsbudget beschrijft, terwijl de werkelijke limiet van de koper op twee specifieke elementen lag die nooit in de specificatie voorkwamen.

Zuiverheid is een specificatie, geen compliment. Een chemische stof met een hoge zuiverheid is alleen zuiver genoeg als drie dingen op één lijn liggen: de onzuiverheid die er toe doet, het niveau dat uw proces kan verdragen, en een analytische methode die gevoelig genoeg is om dit te bewijzen. Als u deze drie goed heeft, wordt het kiezen van een cijfer eenvoudig; als je ze verkeerd hebt, betaal je óf voor zuiverheid die je niet kunt gebruiken óf verzend je een fout die je niet kunt zien.

Deze gids behandelt hoe zuiverheidsgraden werken, waarom de vereisten veranderen met de processtap, wat een certificaat wel en niet kan bewijzen, en hoe u een leverancier kunt kwalificeren zonder te veel te specificeren.

Zuiverheid is een budget, geen badge

Een cijfer is een afkorting voor een onzuiverheidstoeslag. Vier negens (99,99%) laten grofweg 100 delen per miljoen over voor alles wat niet het basismateriaal is; vijf negens laten ongeveer 10 ppm over, en zes negens ongeveer 1 ppm. De rekenkunde is eenvoudig, en de stilte ervan is het belangrijkste: het zegt niets over welke elementen die ruimte vullen.

Die stilte veroorzaakt de meeste meningsverschillen tussen koper en leverancier. Een 5N-metaal kan uw proces mislukken als 2 ppm ijzer uw harde limiet is en ijzer het grootste deel van het budget van 10 ppm verbruikt. Een 4N-materiaal kan perfect presteren als de reststoffen elementen zijn die uw proces verdraagt, zoals een vuurvast metaal dat inert blijft in de betrokken chemie.

De werkspecificatie is daarom nooit een hoofdnummer. Het is een korte tabel met elementen, limieten, methoden en detectielimieten. Titanium laat zien waarom: een kristal dat is gekweekt voor elektronisch gebruik wordt element voor element geciteerd in plaats van als een enkel 5N-label, omdat de film die het wordt gevoelig is voor een handvol overgangsmetalen in plaats van voor het totale restcijfer.

Eénkristal-titanium voor halfgeleider- en ruimtevaarttoepassingen Ultrazuiver monokristallijn titanium met aanpasbare afmetingen en gewicht, gepositioneerd voor halfgeleidersputterdoelen en onderzoek naar ruimtevaartmaterialen waarbij sporen van onzuiverheden van belang zijn. Bekijk Product →

Hetzelfde metaal, twee verschillende processen

Twee kopers kunnen hetzelfde metaal bestellen en hebben twee verschillende specificaties nodig, omdat zuiverheidsproblemen op verschillende manieren aan het licht komen. Bij een constructief onderdeel is het risico mechanisch: insluitsels, gasgehalte, korrelstructuur. In een dunne film is het risico elektrisch, waarbij een paar ppm van een overgangsmetaal diepe valstrikken kan creëren en het gedrag van apparaten kan veranderen.

Halfgeleiderfront-endwerk is het strengste geval. De beperkingen zijn meestal niet het basismetaal zelf, maar de vervuiling die het met zich meebrengt en de vorm waarin het aankomt, inclusief doeldichtheid, korreluniformiteit en de hechting aan de achterplaat. Dat is waarom materialen van halfgeleiderkwaliteit worden afzonderlijk gespecificeerd van hetzelfde metaal dat commercieel wordt verkocht.

Hoogzuiver koperen sputterdoel voor halfgeleider- en displaycoatings 5N-6N koperen sputterdoel met aanpasbare afmetingen en gewicht, ontworpen voor PVD-films in halfgeleider-, display- en precisie-optische coatingprocessen. Bekijk Product →

Eén sector voorbij, de prioriteiten veranderen opnieuw. Smeltmateriaal in de ruimtevaart geeft meer om zuurstof, stikstof en vuurvaste insluitsels dan om deeltjes per miljard metaalsporen, omdat deze de oorzaak zijn van scheurinitiatie tijdens thermische cycli. Biomedische kwaliteiten geven om uitloogbare elementen en de toestand van het oppervlak. Display- en zonnewerk bevinden zich tussen deze twee, waarbij de uniformiteit over een groot oppervlak zwaarder weegt dan de ultieme sporenzuiverheid.

De praktische regel is om de specificatie op de stap te schrijven, niet op de cataloguspagina: geef het element, het niveau, de vorm en de methode een naam en kies vervolgens het cijfer dat daaraan voldoet.

Wat een analysecertificaat wel en niet bewijst

Een analysecertificaat is een meting en iedere meting heeft een bodem. "Niet gedetecteerd" betekent onder de detectielimiet van de gebruikte methode, niet nul. Als een laboratorium rapporteert dat ijzer onder de 5 ppm ligt en uw limiet is 1 ppm, kan het certificaat de naleving niet bewijzen, alleen dat de methode te bot was om de vraag te beantwoorden. GDMS en hoge resolutie ICP-MS bereiken veel lagere verdiepingen dan standaard ICP-OES en daarom hoort de methode thuis in de specificatie.

Bemonstering is de tweede valkuil. Positie is van belang: boven- of onderkant van een staaf, oppervlak of binnenkant, geboorde chip of machinaal bewerkt oppervlak. Onzuiverheden concentreren zich naarmate een smelt stolt, dus een zuivere aflezing van het gebied dat het laatst bevriest is geen bewijs van bulkreinheid.

Traceerbaarheid is de derde. Een certificaat hoort bij een serie, niet bij een zending, en niet bij de bestelling van volgend jaar. Als de documentatie er dun uitziet, vraag het rechtstreeks aan de leverancier voordat een audit het voor u doet.

Waar zuiverheid feitelijk verloren gaat

De meeste vervuiling zit niet in het erts. Het komt binnen tussen het erts en de transportkist. Daarom is procescontrole belangrijker dan het starten van de voorraad.

• Vuurvast en smeltkroescontact. Elke smelt komt in aanraking met een container, en het bekledingsmateriaal, de coatings en de slakkenchemie bepalen of het vat silicium, calcium of koolstof aan het bad afgeeft.
• Gasafname. Zuurstof, stikstof en waterstof komen binnen tijdens het smelten, gieten en eventuele latere hogetemperatuurstappen. Voor reactieve metalen wordt een niobiumstaaf om precies deze reden grotendeels beoordeeld op basis van het interstitiële gehalte.
• Oppervlakteverontreiniging na het smelten. Koelvloeistoffen, schurende media, gereedschap en zelfs handschoenen laten resten achter die later in een vacuümkamer uitgassen.
• Verpakking en vracht. Plasticfolie, vochtigheid en lange doorvoer door de oceaan kunnen een oppervlak aantasten lang voordat het materiaal uw lijn bereikt.

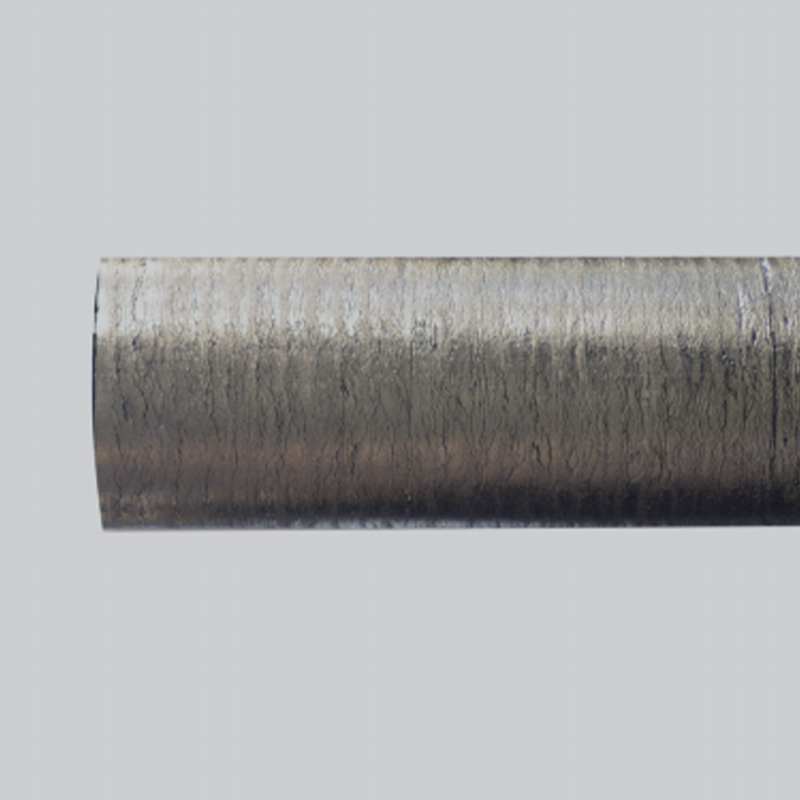

Hoogzuivere niobiumstaaf voor het smelten van halfgeleiders en legeringen ≥99,99% niobiumstaaf met grootformaatopties, geschikt voor halfgeleidersputterdoelen, monokristallijne siliciumgroeiapparatuur en hoogwaardig smelten van legeringen. Bekijk Product →

Elk van deze problemen is eerder een procescontroleprobleem dan een chemisch probleem, en elk probleem is veel goedkoper te voorkomen dan op te sporen na levering.

Een leverancier kwalificeren zonder te veel te specificeren

Kwalificatie is meestal documentatie en herhaalbaarheid. Vijf items doen het meeste werk.

1. Verkrijg de elementenlijst met limieten, plus de testmethode en de detectielimieten ervan. Een limiet zonder methode is een belofte, geen specificatie.
2. Vraag om variatie van lot tot lot, en niet om één enkel heroïsch certificaat. Consistentie over tien heats is beter dan één perfect resultaat.
3. Ontdek wie de controle heeft over het raffineren, smelten, gieten en bewerken. Een leverancier die afgewerkte blokken koopt, heeft weinig invloed op het midden van de keten, waar zuiverheid wordt gewonnen of verloren.
4. Controleer het kwaliteitssysteem. ISO 9001 en IATF 16949 hebben betrekking op traceerbaarheid, procescontrole en corrigerende maatregelen, waarop u kunt vertrouwen als er iets misgaat.
5. Voer een proefhoeveelheid uit en meet uw eigen opbrengst. Alleen uw proces kan bevestigen dat het materiaal er goed genoeg voor is.

Verticale integratie is eerder een risicobeheersing dan een slogan. Producenten die het zuiveren, smelten, gieten en machinaal bewerken onder één kwaliteitssysteem hebben, kunnen een afwijking herleiden tot de stap die deze heeft veroorzaakt. CRNMC werkt op deze manier in vijf productiebases in China, met ISO 9001- en IATF 16949-systemen, meer dan 60 geregistreerde patenten en een metallurgisch team van ongeveer 40 specialisten achter het proceswerk.

Zuiverheid, opbrengst en de kostencurve

Elke extra negen kost meer dan de vorige, en niet lineair. De overstap van 4N naar 5N betekent meestal meer raffinagegangen, schonere bediening, hoger vacuüm en meer analytisch werk per partij. Door van 5N naar 6N te gaan, wordt dat allemaal opnieuw vermenigvuldigd.

De beslissing is dus een rendementsberekening en geen materiaalprijsberekening. Als een goedkoper lot 30 ppm meer bevat van een element waarvoor uw lijn gevoelig is, en dat kost zelfs maar een fractie van een procent van de opbrengst van een hoogwaardig product, dan is het goedkope lot het duurste. Als uw proces het verschil niet kan zien, zijn de extra negen verspilling en kunnen ze zelfs pijn doen: extreem puur materiaal betekent vaak langere doorlooptijden en minder gekwalificeerde bronnen.

Houd de levering in dezelfde vergelijking. Conform materiaal dat te laat arriveert, stopt nog steeds een rij, dus de capaciteit en het vermogen om voorraad te houden in de hele toeleveringsketen wegen even zwaar als het certificaat.

Veelgestelde vragen

Is een hogere zuiverheidsgraad altijd beter?

Nee. Een cijfer is alleen nuttig als het overeenkomt met uw gevoeligheid. Kwaliteiten boven uw vereisten zorgen voor extra kosten, doorlooptijd en soms beperkingen voor de verwerking, omdat zeer schone oppervlakken vaak kwetsbaarder of gemakkelijker verontreinigd zijn. Noem de elementen die er toe doen en laat de leverancier de raffinageroute kiezen.

Wat is het verschil tussen 5N en elektronische kwaliteit?

5N beschrijft een totale onzuiverheidstoeslag van ongeveer 10 ppm voor alles wat niet het basismateriaal is. Elektronische kwaliteit wordt normaal gesproken element voor element gedefinieerd op het niveau van delen per miljard, met een genoemde analytische methode. Een materiaal kan aan beide beschrijvingen voldoen, maar slechts één ervan vertelt je of het een vacuümkamer zal overleven.

Moeten de zuiverheidstesten intern of door een derde partij worden uitgevoerd?

Beiden hebben een rol. Interne tests geven snelle feedback over het proces, terwijl onafhankelijke GDMS- of ICP-MS-analyse met hoge resolutie elke vraag over vooringenomenheid wegneemt. Veel kwalificatieprogramma's gebruiken interne gegevens voor controle en gegevens van derden voor acceptatie.

Hoeveel partijen moeten worden getest voordat een leverancier wordt goedgekeurd?

Er bestaat geen universeel getal, maar één lot bewijst niets. Voldoende heats over verschillende productieperiodes heen om variatie aan het licht te brengen is het praktische antwoord; kopers combineren meestal historische gegevens, retentiemonsters en een proefhoeveelheid voordat ze volledig worden vrijgegeven.

Geen enkel getal beschrijft een chemische stof met een hoge zuiverheid. De bruikbare specificatie benoemt de elementen die er toe doen, stelt grenzen waar uw proces mee kan leven en vereist een methode die deze daadwerkelijk kan meten. Cijferlabels en certificaten zijn een afkorting die pas werkt als deze drie items zijn afgerekend.

Als u die specificatie nu aan het opstellen bent, start dan vanuit de aanvraag. De metalen en vormen die worden gebruikt in halfgeleider-, ruimtevaart-, biomedische, display- en energiewerk verschillen, en de zuiverheidseis volgt het proces en niet andersom. Definieer het element, de limiet en de methode, en de rest van de aankoop wordt een gewone technische afweging tussen kosten, opbrengst en levering.
