Single Crystal: structuur, groeimethoden en industriële toepassingen

Vraag een metallurg waarom een straalturbineblad als één kristal wordt gegoten, en het antwoord komt neer op één feit: korrelgrenzen zijn waar materialen het eerst falen. Bij temperaturen boven de 1000 °C worden deze mismatches op atomaire schaal kiemplaatsen voor kruipholtes en scheuren. Verwijder de korrelgrenzen volledig en dezelfde legering op nikkelbasis kan ongeveer 100 °C heter werken dan zijn conventioneel gegoten equivalent.

Dezelfde redenering drijft de halfgeleiderindustrie. Een siliciumwafel van 300 mm moet uit een éénkristalstaaf worden gesneden, omdat elke korrelgrens onder een transistor de ladingsdragers zou verspreiden en elektrische defecten zou veroorzaken. Eenkristallen zijn geen niche-laboratoriumnieuwsgierigheid; ze vormen de structurele basis van moderne elektronica, ruimtevaartaandrijving en precisie-optica. In dit artikel wordt uitgelegd wat een enkel kristal eigenlijk is, hoe conventionele groeimethoden werken, waar enkele kristallen de meeste waarde opleveren en wat u moet controleren voordat u ze specificeert of koopt.

Wat is een enkel kristal?

Een enkel kristal is een vaste stof waarin het kristalrooster door het gehele volume continu en ononderbroken is. De periodieke rangschikking van atomen herhaalt zich in drie dimensies zonder onderbreking. Daarom wordt een enkel kristal soms omschreven als één gigantische korrel. Er zijn geen korrelgrenzen, geen verkeerd georiënteerde gebieden en geen structurele discontinuïteiten op de schaal van het rooster.

Die definitie scheidt enkele kristallen van de twee andere vaste-stofstructuren waar ingenieurs gewoonlijk tussen kiezen:

Het praktische gevolg van deze uniformiteit is voorspelbaarheid. In een enkel kristal kunnen de elastische modulus, de elektrische geleidbaarheid en de thermische uitzetting worden uitgedrukt als een functie van de kristallografische oriëntatie. In een polykristallijn onderdeel worden deze eigenschappen gemiddeld over miljoenen willekeurig georiënteerde korrels, zodat de richtingspiekprestaties verdwijnen.

Waarom het verwijderen van graangrenzen de prestaties verbetert

Eerst de conclusie: korrelgrenzen zijn de zwakste schakel in de microstructuur van een materiaal, en het verwijderen ervan verbetert de sterkte bij hoge temperaturen, het elektrisch gedrag en de optische transparantie. Korrelgrenzen zijn hoogenergetische gebieden met een onregelmatige atomaire pakking. Onzuiverheden hebben de neiging zich daar te scheiden, dislocaties stapelen zich daar op en scheuren planten zich daarlangs voort. Drie industrieën illustreren het praktische effect.

Eenkristal turbinebladen

In het hete gedeelte van een gasturbine zijn de schoepen en bladen gemaakt van superlegeringen op nikkelbasis. Het ontwikkelingspad is verschoven van gelijkassig gieten naar gericht gestolde kolommen en uiteindelijk naar enkele kristallen. De verbetering is meetbaar:

Die ongeveer 100 °C winst in temperatuurvermogen vertaalt zich rechtstreeks in een hogere turbine-efficiëntie en een lager brandstofverbruik. Daarom gebruikt vrijwel elke moderne vliegtuigmotor in de eerste turbinefasen monokristallijne bladen.

Halfgeleiderwafels

Bij de productie van chips wordt een siliciumwafel gesneden uit een éénkristalstaaf die is gegroeid volgens de Czochralski-methode. Elke korrelgrens in het actieve gebied zou fungeren als een recombinatiecentrum, waardoor lekstroom ontstaat en de opbrengst afneemt.

Optische transparantie

In de optica is eenkristalsaffier transparant van het ultraviolet tot het midden-infrarood en mechanisch sterk genoeg voor ramen en koepels. De polykristallijne vorm is op zijn best doorschijnend, omdat korrelgrenzen licht verstrooien.

Hoe afzonderlijke kristallen worden gekweekt

Alle groeimethoden delen één principe: ze controleren de stolling, zodat een enkele kern, of een zaadkristal, het proces domineert en er zich geen nieuwe korrels vormen vóór het stollingsfront. Drie methoden omvatten de meeste industriële productie.

Het uitgangsmateriaal bepaalt de bovengrens van de kristalkwaliteit. Bij de siliciumgroei van Czochralski is de grondstof polykristallijn silicium, verfijnd tot een zuiverheid van 99,9999999%. Bij het Bridgman-gieten van supergelegeerde bladen bevat de mastermelt zorgvuldig verfijnd nikkel, kobalt, niobium en andere elementen; eventuele sporen van onzuiverheid in de lading komen terecht bij de grenzen of worden gevangen in het groeiende kristal. Voor onderzoekers en kleinschaligere producenten die met titanium werken, verkort een goed gekarakteriseerd uitgangsmateriaal met een gecontroleerde kristallijne morfologie de procesontwikkeling. CRNMC levert titaniumkristallen met gedocumenteerde zuiverheid, zodat klanten niet hoeven te vertrouwen op de lot-tot-lot-variatie die typisch is voor gewone titaniumsponsen.

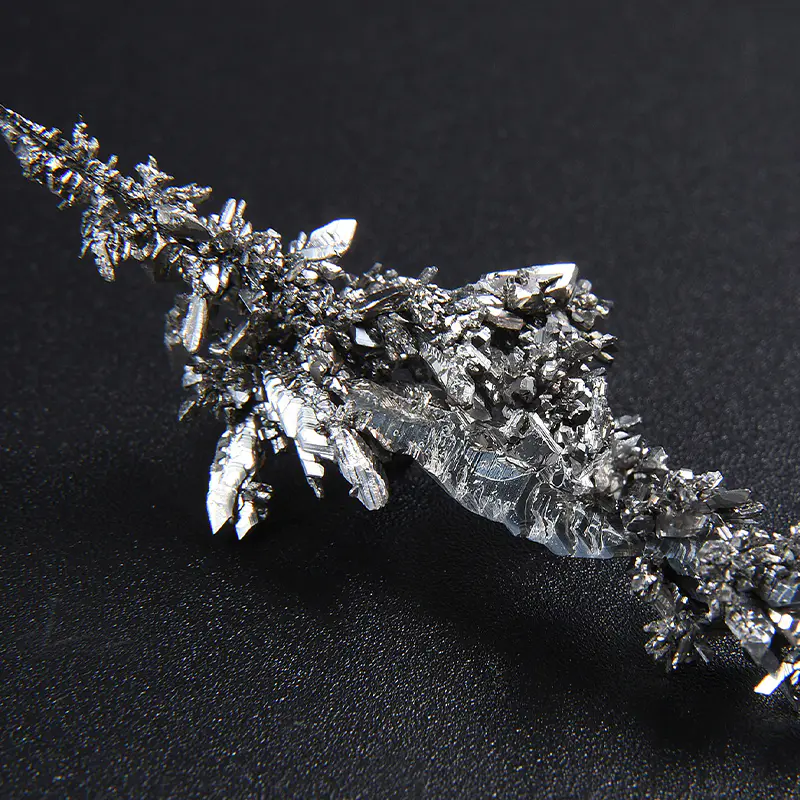

Zeer zuiver monokristallijn titanium voor onderzoek en geavanceerde afzetting Dit titaniumkristal biedt een zuiverheid van 99,98–99,99% met een gecontroleerde kristallijne morfologie, waardoor het een betrouwbaar uitgangsmateriaal is voor halfgeleidersputterdoelen en gespecialiseerde onderzoekstoepassingen. Bekijk Product →

Industriële toepassingen van enkele kristallen

Enkelvoudige kristallen worden overal gebruikt waar consistentie van eigenschappen, richtingsprestaties of extreme zuiverheid vereist zijn. Hieronder wordt de geschatte verdeling van de industriële vraag weergegeven; waarden zijn illustratief.

Halfgeleiderindustrie

Siliciumwafels zijn qua volume het grootste éénkristalproduct. Naast de wafer zelf is de toeleveringsketen van halfgeleiders afhankelijk van kristallijne materialen in andere vormen: sputterdoelen voor fysieke dampafzetting hebben een gecontroleerde korrelstructuur en hoge zuiverheid nodig om een ​​uniforme filmdikte te bereiken, en koperen doelen met een consistente korrelgrootte worden veel gebruikt voor metallisatie van verbindingen. Deze materialen worden met nauwe toleranties vervaardigd, omdat een enkel defect in een doel een volledige afzettingsrun kan verstoren. De segment halfgeleidermaterialen van onze site vermeldt de relevante productvormen en kwaliteiten.

Ultrazuiver koperen sputterdoel voor precisiecoating Met een zuiverheid van 99,999–99,9999% en aanpasbare afmetingen zorgt dit koperen doel voor een uniforme filmafzetting in halfgeleider- en optische coatingprocessen, waardoor vervuiling en defecten worden verminderd. Bekijk Product →

Lucht- en ruimtevaart en energieopwekking

Eenkristallijne superlegeringsbladen zijn de bekendste toepassing in de lucht- en ruimtevaart, maar legeringen voor hoge temperaturen zijn ook afhankelijk van consistente toevoegingen van vuurvaste metalen. Niobium vormt bijvoorbeeld stabiele versterkingsfasen en verbetert de kruipweerstand in superlegeringen op nikkelbasis. Dezelfde eigenschappen die niobium cruciaal maken in hightech legeringen zijn ook van toepassing op supergeleidende magneten en ruimtevaartcomponenten. Sporenverontreiniging in de niobiumtoevoeging kan de fasebalans van de legering destabiliseren, daarom stellen motorfabrikanten voor elke batch strenge onzuiverheidslimieten op. Voor een meer gedetailleerd overzicht, ons artikel over de eigenschappen van niobium verklaart waarom dit metaal in zoveel ontwerpen voor hoge temperaturen voorkomt.

Grote, zeer zuivere niobiumstaaf voor gebruik van legeringen en halfgeleiders Deze 99,99% zuivere niobiumstaaf, verkrijgbaar tot 400 mm en 2 ton, ondersteunt consistente toevoegingen van vuurvast metaal in superlegeringen en dient als een belangrijke grondstof voor sputterdoelen van halfgeleiderkwaliteit. Bekijk Product →

Optica en fotonica

Saffier-, calciumfluoride- en YAG-kristallen (yttriumaluminiumgranaat) worden gebruikt in lasersystemen, infraroodvensters en precisielenzen omdat hun uniformiteit de brekingsindex en absorptie constant houdt over de optische opening.

Wat u moet opgeven bij het kopen van kristallijne materialen

Kopers die monokristallen of grondstoffen van kristalkwaliteit kopen, beoordelen doorgaans vier parameters: zuiverheid, oriëntatie, structurele integriteit en documentatie.

1. Zuiverheidsgraad. Zuiverheid wordt gewoonlijk uitgedrukt in negens: 99,99% (4N), 99,999% (5N) en 99,9999% (6N). Het verschil is niet academisch. Op 6N-niveaus zijn individuele onzuiverheden aanwezig in concentraties van delen per miljoen of lager, en elke extra negen verhoogt de raffinagekosten aanzienlijk.
2. Kristallografische oriëntatie. Omdat anisotropie één reden is om een ​​enkel kristal te gebruiken, moet de oriëntatie voor de beoogde eigenschap worden gedefinieerd. Een saffiervenster voor een drukkoepel wordt bijvoorbeeld vaak gegroeid met de optische as loodrecht op het venstervlak.
3. Defectdichtheid. Dislocaties, neerslagen en insluitsels verslechteren de elektronische en mechanische prestaties. Karakteriseringsmethoden zoals röntgendiffractie en preferentieel etsen onthullen de dichtheid van dergelijke defecten.
4. Traceerbaarheid. Een verantwoordelijke leverancier verstrekt een analysecertificaat met een uitsplitsing naar de onzuiverheid per element, en niet alleen een zuiverheidsnummer.

De relatie tussen de zuiverheid van de grondstoffen en de stroomafwaartse opbrengst is direct. De onderstaande grafiek illustreert het typische effect van het starten van zuiverheid op de fractie defectvrije kristallen in een groeicampagne.

Dit is waar de procesdiepte van een metaalleverancier van belang is. Een bedrijf dat het zuiveren, smelten, gieten en machinaal bewerken in eigen beheer uitvoert, kan de hele keten van grondstof tot eindproduct beheersen en het resultaat verifiëren met zuiverheidstesten. CRNMC past dit model toe op titanium, nikkel, koper, niobium en andere speciale metalen. Daarom worden haar producten gebruikt als grondstoffen en kristallijne producten in veeleisende toepassingen.

Veelgestelde vragen

Wat is het verschil tussen een enkel kristal en een polykristallijn materiaal?

Een enkel kristal heeft een continu, ononderbroken atoomrooster over het gehele volume, zonder korrelgrenzen. Een polykristallijn materiaal bestaat uit veel kleine kristallen, of korrels, die elkaar ontmoeten op korrelgrenzen. De korrelgrenzen fungeren als barrières voor elektronentransport, locaties voor segregatie van onzuiverheden en paden voor scheurvoortplanting. Daarom presteren monokristallen vaak beter dan polykristallijn materiaal als die eigenschappen ertoe doen.

Waarom worden enkele kristallen gebruikt in turbinebladen?

Eénkristalbladen elimineren korrelgrenzen die anders de legering bij hoge temperaturen zouden verzwakken. Een mes op basis van eenkristalnikkel kan ongeveer 100 °C heter werken dan een conventioneel gegoten mes, wat de motorefficiëntie verbetert en het brandstofverbruik verlaagt.

Hoe wordt de zuiverheid gemeten in metalen van kristalkwaliteit?

Zuiverheid wordt gewoonlijk gerapporteerd als een percentage zoals 99,99% (4N) of 99,999% (5N), waarbij de rest uit sporenelementen bestaat. Gloeiontladingsmassaspectrometrie (GDMS) en inductief gekoppelde plasmamassaspectrometrie (ICP-MS) zijn gebruikelijke methoden die worden gebruikt om elk sporenelement te kwantificeren. Een analysecertificaat moet deze waarden batch voor batch vermelden.

Kan elk metaal als één kristal worden geproduceerd?

In principe kunnen de meeste kristallijne metalen als enkele kristallen worden gekweekt, maar de praktische problemen en kosten variëren enorm. Silicium, saffier en enkele oxiden worden in industriële volumes verbouwd. Nikkel-superlegeringen worden gegoten als componenten met één kristal. Reactieve metalen zoals titanium en niobium vormen een grotere uitdaging omdat hun smeltpunten hoog zijn en hun affiniteit voor zuurstof, stikstof en koolstof gespecialiseerde apparatuur vereist.
