Gids voor koper met hoge zuiverheid: kwaliteiten, productiemethoden, toepassingen en kooptips
Een inkoopmanager vergeleek onlangs twee offertes voor 4N-koper en ontdekte dat de ene leverancier bijna de helft van de prijs van de andere vroeg. Beide materialen bestonden voor 99,99% uit koper volgens de metallische zuiverheid, maar de goedkopere batch was opnieuw gesmolten uit conventioneel gewalst materiaal in een ongecontroleerde atmosfeer, terwijl de andere onder vacuüm werd gesmolten met gecontroleerd gieten. Op papier waren de cijfers identiek. In een sputterkamer of een vacuümsoldeeroven was het gedrag niet hetzelfde.
Koper met hoge zuiverheid is geen enkel product. Het is een reeks meetbare specificaties: metaalzuiverheid, zuurstofgehalte, limieten voor sporenonzuiverheden en procesgeschiedenis. Deze parameters bepalen of koper presteert bij de afzetting van halfgeleiders, radiofrequentiecomponenten, platte beeldschermen of connectoren met hoge stroomsterkte. Als u begrijpt hoe ze met elkaar verbonden zijn, kunt u de juiste kwaliteit kopen, de juiste eigenschappen testen en een mislukte batch voorkomen.
De meeste inkoopfouten komen voort uit het behandelen van zuiverheid als één getal. Een fabriekscertificaat waarop 99,99% koper staat, is slechts het uitgangspunt. De vragen die volgen zijn belangrijker: hoe werd het koper gesmolten? Wat is het zuurstofniveau? Is de korrelstructuur consistent genoeg voor uw proces? In deze gids worden deze vragen besproken in dezelfde volgorde als een kwaliteitsingenieur ze zou moeten stellen.
Wat geldt als koper van hoge zuiverheid
De industrie gebruikt de "N"-notatie om de zuiverheid van koper te beschrijven. Het getal vóór N staat voor het aantal negens in het kopergehalte. 4N-koper is 99,99% koper en 5N is 99,999%. De onderstaande tabel geeft een overzicht van de kwaliteiten die ertoe doen bij de elektronische productie.
| Rang | Kopergehalte | Maximaal totaal aantal onzuiverheden | Zuurstof karakteristiek | Typische toepassingen |
|---|---|---|---|---|
| 3N | 99,9% | ongeveer 1000 ppm | Niet streng gecontroleerd | Verzamelrails, kabel, algemene geleiders |
| 4N OFHC | 99,99% | ongeveer 100 ppm | Onder 5 ppm | RF-componenten, sputterdoelen, soldeerdraad |
| 5N | 99,999% | ongeveer 10 ppm | Gecontroleerd | Precisie PVD-doelen, hoogwaardige draadverbindingen |
| 6N | 99,9999% | ongeveer 1 ppm | Strak gecontroleerd | Halfgeleiderverbindingen, geavanceerde afzetting |
De laatste twee kolommen verdienen bijzondere aandacht. Zuurstofgehalte en verdeling van onzuiverheden zijn vaak het echte verschil tussen twee materialen met dezelfde nominale kwaliteit. In de praktijk kan 5N koper uit een vacuümgesmolten bron beter presteren dan 6N koper uit een slecht gecontroleerde lijn in een filmafzettingsproces, omdat het defecttype en de distributie net zo belangrijk zijn als het totale aantal onzuiverheden.
Waarom 4N alleen niet genoeg is
Een 4N-certificaat vermeldt alleen de metaalzuiverheid. Koper dat 99,99% koper bevat, kan nog steeds een aanzienlijke hoeveelheid zuurstof vasthouden als het wordt gesmolten en gegoten zonder vacuümbescherming. Tijdens vacuümsolderen of sputteren vormt die zuurstof insluitsels of holtes die zichtbaar worden als filmdefecten. Zuurstofvrij koper met hoge geleidbaarheid voegt een tweede vereiste toe: zuurstof wordt gewoonlijk onder de 5 ppm gehouden. Voor dunnefilm- en vacuümtoepassingen is de zuurstoflimiet vaak belangrijker dan het verschil tussen 4N en 5N.
Residuele weerstandsverhouding als procesvingerafdruk
Residuele weerstandsvermogenratio, of RRR, is de verhouding tussen de weerstand bij kamertemperatuur en de weerstand nabij het absolute nulpunt. Het weerspiegelt de gecombineerde effecten van onzuiverheden en kristaldefecten. Gegloeid hoogzuiver koper vertoont doorgaans RRR-waarden van 150 tot 250, terwijl speciale kwaliteiten voor deeltjesversnellers en precisiemagneten 500 of meer kunnen bereiken. RRR is nuttig omdat het eerder gedragsmatig dan analytisch is: het legt de uiteindelijke toestand van het koper vast na het smelten, gieten en gloeien, zodat twee staven met identieke GDMS-rapporten nog steeds kunnen verschillen in RRR. Wanneer een leverancier geen RRR-gegevens kan verstrekken, is dat een legitieme reden om om meer details te vragen voordat hij een overeenkomst aangaat.
Hoe koper met een hoge zuiverheid wordt geproduceerd
De productie begint met elektrolytisch geraffineerde koperkathode, die al voor ongeveer 99,99% zuiver is. Om 5N of 6N te bereiken zijn extra stappen nodig: vacuümsmelten en ontgassen om vluchtige onzuiverheden te verwijderen, gecontroleerd gieten om segregatie te voorkomen, en schoon werken plus gloeien om herbesmetting te voorkomen.
Waar onzuiverheden in het proces overleven
IJzer, zwavel, fosfor en zilver kunnen na elektrolytische raffinage in sporenhoeveelheden achterblijven, en zuurstof of stikstof kan tijdens het smelten opnieuw worden geïntroduceerd als de ovenatmosfeer niet wordt beheerd. Elke onzuiverheid werkt anders: zuurstof verlaagt de geleidbaarheid en veroorzaakt interne oxidatie, fosfor verandert het herkristallisatiegedrag en ijzerdeeltjes veroorzaken oppervlaktedefecten in afgezette films. Procesbeheersing bepaalt daarom meer de kwaliteit van het eindproduct dan alleen de uiteindelijke test.
Totaal aantal onzuiverheden toegestaan door typische kopersoorten met een hoge zuiverheid
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
De kloof tussen 99,9% en 99,9999% lijkt op papier klein, maar de toegestane onzuiverheden dalen van 1000 ppm naar 1 ppm.
Door vacuümsmelten worden zink, lood, bismut en andere vluchtige elementen verwijderd die anders als afzonderlijke insluitsels zouden achterblijven. Het beschermt de smelt ook tegen de zuurstof en stikstof die de meest voorkomende bronnen van herbesmetting zijn. Na het smelten wordt het koper in knuppel- of staafvorm gegoten met behulp van technieken die krimpholtes en segregatie verminderen, en het daaropvolgende walsen of smeden wordt zo gepland dat onzuiverheden niet terugkeren van de gereedschapsoppervlakken.
Voor een eerste evaluatie een gecertificeerde hoge zuiverheid koperstaaf is het meest praktische formaat. Een staaf kan worden getraceerd tot een specifieke smelt, bemonsterd voor onafhankelijke tests en vervolgens gerold of geëxtrudeerd volgens uw eigen vereisten, waardoor u controle krijgt in plaats van te vertrouwen op een generieke magazijnvoorraad.
Groothandel koperstaaffabrikant,koperstaafbedrijf - Ningbo Chuangrun New M Ningbo Chuangrun is een fabrikant van koperstaven en een bedrijf van koperstaven. Onze koperstaven zijn ontworpen voor precisietoepassingen, voldoen aan ... Bekijk Product → Waar koper met een hoge zuiverheid vereist is
De echte impact van koperzuiverheid komt tot uiting in de toepassingsfase. Bij de metallisering van halfgeleiderverbindingen verving koper aluminium omdat de lagere soortelijke weerstand de schakelsnelheid verbetert en het energieverbruik vermindert. Sputterdoelen die worden gebruikt voor fysieke dampafzetting vereisen een strikte zuiverheidscontrole omdat onzuiverheden in het doel worden overgebracht naar de groeiende film en apparaatdefecten worden.
Dezelfde logica is van toepassing op radiofrequentieholtes, golfgeleiders en vacuümelektronenapparaten. Koper met een laag zuurstofgehalte en een hoge RRR houdt de weerstand van interne oppervlakken laag, wat zich direct vertaalt in minder verwarming en minder signaalverliezen bij hoge frequentie.
Drie markten die de specificatie definiëren
- Productie van halfgeleiders specificeert doorgaans 5N of hoger voor interconnectie- en barrièrelaagprocessen, waarbij metaalverontreiniging de opbrengst rechtstreeks beïnvloedt.
- Flatpaneldisplay en zonne-energie de productie maakt gewoonlijk gebruik van 4N tot 5N koperen doelen voor transparante geleidende lagen en afzetting van elektrodenstapels.
- Nieuwe energiesystemen , inclusief EV-batterijassemblages en laadinfrastructuur met hoge stroomsterkte, vertrouwen op consistente geleidbaarheid en stabiele contactweerstand in rails, connectoren en modules.

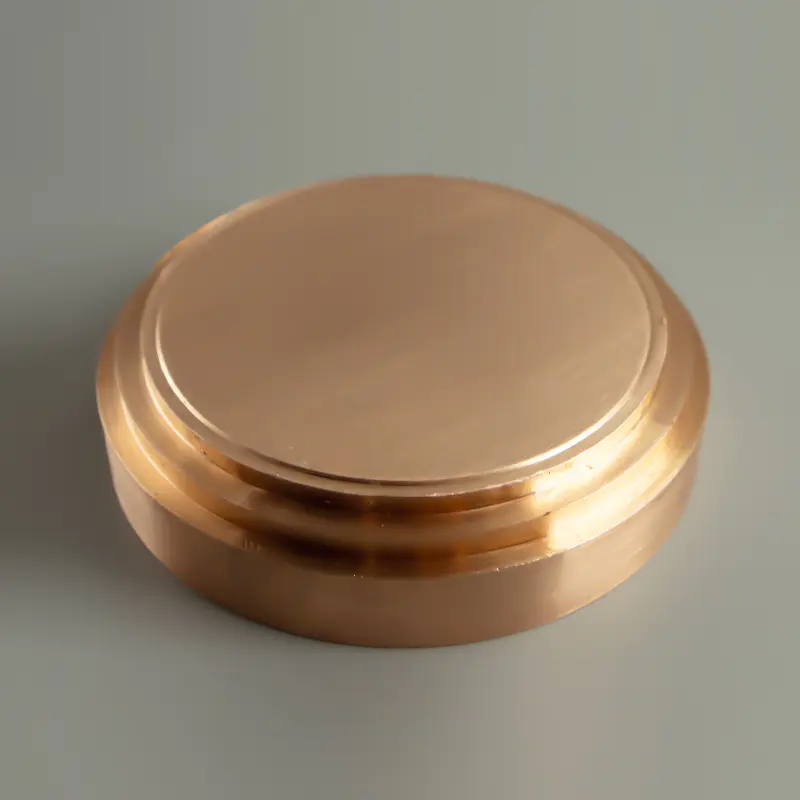

In elk van deze gevallen koopt de koper koper niet als handelswaar. Ze kopen voorspelbaarheid: batch na batch dezelfde zuiverheid, korrelstructuur en verwerkingsreactie. Als u materiaal kwalificeert voor depositie, a koperen sputterdoel met gedocumenteerde zuiverheids-, dichtheids- en korrelgroottegegevens is de juiste evaluatie-eenheid, omdat het materiaal onder reële procesomstandigheden wordt getest.
Groothandel koperen doelfabrikant, koperen doelbedrijf - Ningbo Chuangrun Nieuw Ningbo Chuangrun is een koperdoelfabrikant en een koperdoelbedrijf. Ons koperdoel is ontworpen voor precisietoepassingen, mij ... Bekijk Product → Wat u moet controleren voordat u koper van hoge zuiverheid koopt
Inspectiedocumenten en testmethoden
Zoek naar kwantitatieve resultaten, niet naar een label. Metallische onzuiverheden moeten worden gerapporteerd via gloeiontladingsmassaspectrometrie (GDMS) of ICP-MS-analyse met waarden in delen per miljoen voor elk element. Zuurstof en stikstof moeten afzonderlijk worden gemeten met verbrandings- of inertgasfusieanalysatoren, omdat gasonzuiverheden zich anders gedragen dan metallische onzuiverheden en een andere testmethode vereisen.
Traceerbaarheid van partijen en procesgeschiedenis
Elke staaf, staaf, buis of doel moet verwijzen naar de smelt- en gietnummers. Traceerbaarheid is van belang als een stroomafwaarts proces mislukt: het fabrieksrapport is het eerste bewijs dat u presenteert om te begrijpen of het materiaal, het gereedschap of het proces een fout heeft gemaakt. Leveranciers die opereren onder ISO9001 en IATF16949 hanteren deze documentatie doorgaans als standaardpraktijk.
Mechanische staat en vorm
Vraag naar gegloeide of bewerkte eigenschappen, afhankelijk van uw volgende proces. Hardheid, korrelgrootte en interne spanning hebben allemaal invloed op het bewerkingsgedrag en de prestaties van het uiteindelijke onderdeel. De vormfactor is net zo praktisch: a koperen staaf past bij machinale productie, terwijl plaat-, buis- en doelvormen de meeste andere routes bestrijken.
Groothandel koperen staaffabrikant, koperen staafbedrijf - Ningbo Chuangrun New Mater Ningbo Chuangrun is een fabrikant van koperstaven en een bedrijf voor koperstaven. Onze koperstaven zijn ontworpen voor precisietoepassingen en voldoen aan de h... Bekijk Product → Verpakking en opslag
Onderschat de verpakking ook niet. Zeer zuiver koper oxideert langzaam bij kamertemperatuur in vochtige lucht, waardoor het oppervlak bruin wordt en niet-geleidende films worden gevormd. Leveranciers die verzenden in verzegelde, met stikstof gespoelde verpakkingen of folieverpakkingen met droogmiddel laten zien dat ze het materiaal begrijpen. Als een staaf of doel arriveert met zichtbare oxiden, is de opslaggeschiedenis al verdacht.
Door te kopen bij een producent die de zuivering, het smelten, het gieten en de verwerking in één faciliteit regelt, wordt de kwalificatietijd verkort en blijft de batchconsistentie onder één dak. Ningbo Chuangrun New Materials exploiteert vijf productielocaties en bestrijkt de hele keten intern, waardoor klanten één aanspreekpunt hebben voor de zuiverheid van smelt tot eindproduct en eenvoudigere communicatie wanneer specificaties veranderen.
Veelgestelde vragen
Is 4N-koper hetzelfde als zuurstofvrij koper?
Nr. 4N verwijst naar een metaalzuiverheid van 99,99%. Zuurstofvrij is een afzonderlijke beperking van het zuurstofgehalte. De gebruikelijke combinatie is OFHC-koper, dat zowel 99,99% zuiver als in wezen zuurstofvrij is.
Welke testmethoden bevestigen de zuiverheid van koper?
De meest betrouwbare combinatie is GDMS of ICP-MS voor metallische onzuiverheden en analyse van inerte gasfusie voor zuurstof, stikstof en waterstof. Een handig rapport vermeldt elk element in delen per miljoen in plaats van alleen een totaal zuiverheidsgetal te tonen.
Heeft elke toepassing 6N koper nodig?
Nee. Een hogere zuiverheid verhoogt de kosten en zorgt voor extra verwerkingsproblemen. De meeste elektronische componenten werken met 4N- of 5N-kwaliteiten; 6N is gereserveerd voor de meest gevoelige halfgeleider- en geavanceerde depositietoepassingen, waarbij een enkele onzuiverheid op basis van delen per miljoen de prestaties van het apparaat kan veranderen.
Waarom gedroegen twee batches van dezelfde nominale kwaliteit zich anders in ons proces?
De waarschijnlijke oorzaken zijn verschillen in zuurstofgehalte, korrelstructuur of interne spanning door eerdere bewerking en gloeien. Twee 4N-materialen kunnen zich anders gedragen als het ene vacuümgesmolten is en het andere niet. Daarom verdient de procesgeschiedenis evenveel aandacht als het zuiverheidscertificaat.
Waarom is koper met een hoge zuiverheid duurder dan standaard koper?
Het prijsverschil komt van apparatuur, energie en verificatie. Vacuümsmelten, gecontroleerd gieten, analytische tests met hoge resolutie en lagere opbrengsten verhogen allemaal de kosten. Een hogere zuiverheid betekent ook een lagere tolerantie voor afval of procesafwijkingen, zodat de producent meer interne herbewerkingen op zich neemt voordat het materiaal wordt verzonden.
