Ultrazuivere metalen: waarom 5N-7N Ti, Ni, Cu er nu toe doen

De mondiale vraag naar ultrazuivere metalen is niet langer een nicheaangelegenheid op het gebied van inkoop; het is nu een risico voor de toeleveringsketen van halfgeleiderfabrieken, prime-technologie in de lucht- en ruimtevaart en batterijfabrikanten. Kopers die vandaag de dag een fabrikant van ultrazuivere metalen beoordelen, kijken verder dan prijslijsten en stellen in plaats daarvan drie vragen: kan de zuiverheidsgraad 5N, 6N of 7N batch voor batch worden geverifieerd, kan het materiaal worden geleverd in de exacte vorm die een proces vereist (blok, doel, poeder of verdampingspellet), en kan de leverancier die kwaliteit consistent op schaal houden. Titanium, nikkel, tantaal, niobium, koper, kobalt en molybdeen staan centraal in deze verschuiving, en de leveranciers die traceerbare zuiverheid kunnen bewijzen worden de standaardkeuze voor de inkoop van halfgeleidermetalen.

Waarom 5N-, 6N- en 7N-zuiverheidsgraden inkoopbeslissingen hervormen

De zuiverheidsgraad wordt uitgedrukt als het aantal negens in het metaalgehalte: 5N is gelijk aan 99,999 procent zuiver, 6N is gelijk aan 99,9999 procent en 7N is gelijk aan 99,99999 procent. Het verschil tussen de cijfers lijkt op papier klein, maar is in de praktijk niet lineair. De overstap van 5N naar 6N betekent doorgaans dat het totale onzuiverheidsgehalte met een factor tien wordt verlaagd, en materialen van hoge zuiverheid van 7N-kwaliteit worden slechts door een klein aantal fabrikanten wereldwijd geproduceerd vanwege de vereiste capaciteit voor het smelten van elektronenstralen en het zuiveren van gesmolten zout.

Zuiverheidsgraad	Zuiverheidsniveau	Typische totale onzuiverheden	Algemene formulieren	Typisch gebruiksscenario
5N	99,999%	~10 ppm	Spons, staaf, staaf, poeder	Algemene lucht- en ruimtevaart en industriële legeringen
6N	99,9999%	~1 ppm	Sputterdoel, verdampingsmateriaal	Geavanceerde fabricage van logica en geheugenchips
7N	99,99999%	~0,1 ppm	Ultrafijn doel, precisieplaat	Toonaangevende halfgeleiderknooppunten, onderzoek

Ningbo Chuangrun (CRNMC) is een van de slechts vier bedrijven wereldwijd die titanium met een ultrahoge zuiverheid op industriële schaal kunnen produceren, met behulp van een intern elektrolytisch zuiveringsproces van gesmolten zout in combinatie met het smelten van vacuümelektronenstralen.

De fabricage van halfgeleiders is de grootste vraagdriver

Elke nieuwe waferfabriek die online komt, voegt een directe aantrekkingskracht toe op materialen met een hoge zuiverheid, met name sputterdoelen en verdampingsmaterialen die worden gebruikt om dunne geleidende en barrièrelagen op de wafer aan te brengen. Naarmate fabrieken steeds kleiner worden, worden de vervuilingstoleranties kleiner en wordt 6N- of 7N-kwaliteit een kwalificatievereiste in plaats van een premiumoptie.

Geïndexeerde groei van de consumptie van hoogzuivere metalen van halfgeleiderkwaliteit, 2021 = 100, gebaseerd op geaggregeerde bekendmakingen over de uitbreiding van de fabriekscapaciteit.

4 fabrikanten die wereldwijd ultrazuiver titanium op industriële schaal produceren

7 metaalfamilies in actieve levering met hoge zuiverheid: Ti, Ni, Nb, Cu, Co, Ta, ma

101 patenten ingediend rond raffinage- en verwerkingstechnologie met ultrahoge zuiverheid

Herschikking van de toeleveringsketen duwt kopers naar gekwalificeerde leveranciers

Exportcontroles op kritieke en strategische metalen hebben ervoor gezorgd dat inkoop vanuit één land en bij één leverancier een zichtbaar risico is geworden voor inkoopteams. Kopers reageren hierop door eerder in de ontwerpcyclus een tweede of derde leverancier van halfgeleidermetalen te kwalificeren, in plaats van te wachten tot een tekort de beslissing afdwingt. De zuiverheidskloof tussen de onderstaande cijfers laat zien waarom het vervangen van een lager cijfer zelden een eenvoudige ruil is.

10 ppm

1 ppm

0,1 ppm

Relatief totaal onzuiverheidsgehalte per zuiverheidsgraad. Staafbreedtes zijn ter illustratie, niet op lineaire schaal.

Uitgelichte metaalproducten met ultrahoge zuiverheid

Een dwarsdoorsnede van de productformulieren waar kopers het vaakst om vragen, van halfgeleidersputterdoelen tot superlegeringsmaterialen van ruimtevaartkwaliteit.

Titanium doelwit Sputterend doel

Koperen doel Sputterende coating

Nikkel blok Halfgeleiderkwaliteit

Tantaal staaf Legering voor hoge temperaturen

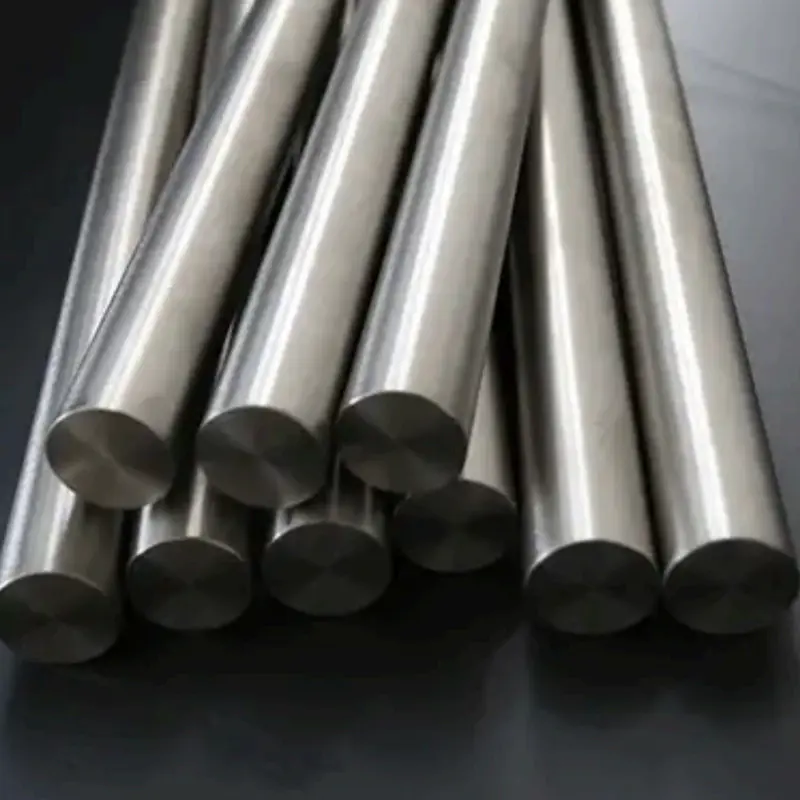

TC4 ELI-legering Superlegering materiaal

Van verdampingsmaterialen tot sputterdoelen: de juiste productvorm vinden

Zuiverheidsgraad beantwoordt slechts de helft van de vraag naar de herkomst. De fysieke vorm van het materiaal moet overeenkomen met het afzettings- of fabricageproces, en dit is waar een Ti-leverancier met een hoge zuiverheid met intern smelten, gieten en precisiebewerking een echt voordeel heeft ten opzichte van een handelsbedrijf dat aandelen van derden doorverkoopt.

Productvorm	Proces dat het dient	Representatieve metalen
Sputterend doel	Fysische dampafzetting op wafers en displays	Titaan, koper
Verdampingsmateriaal	Vacuüm thermische en e-beam verdampingscoating	Titaan, nikkel
Poeder	3D-printen, MIM, poedermetallurgie	Titanium, molybdeen
Ingots en plaat	Structurele en nauwkeurig bewerkte componenten	Koper, nikkel, niobium

Superlegeringsmaterialen voor toepassingen in de lucht- en ruimtevaart en bij hoge temperaturen

Buiten de fabriek blijven zeer zuivere titanium- en tantaallegeringen van cruciaal belang voor motoronderdelen, turbinebladen en structurele casco-onderdelen die sterkte en corrosiebestendigheid moeten behouden onder aanhoudende hitte. TC4 ELI en soortgelijke titaniumlegeringen met een lage interstitiële waarde worden precies gespecificeerd omdat het sporenzuurstof- en stikstofgehalte, en niet alleen de bulksamenstelling, de levensduur van vermoeiing bepaalt.

Tantaal behoudt zijn sterkte boven 2000 graden Celsius en is bestand tegen de meeste corrosieve media, waardoor het standaard wordt gebruikt in turbine- en verbrandingskamercomponenten.

Zeer zuiver titanium biedt een sterkte-gewichtsverhouding die structurele aluminium- en staallegeringen niet kunnen evenaren, met uitstekende corrosieweerstand.

Het hoge smeltpunt en de thermische geleidbaarheid van molybdeen maken het geschikt voor ovenbekledingen, verwarmingselementen en structurele onderdelen in de lucht- en ruimtevaart.

Wat u moet controleren voordat u een leverancier van halfgeleidermetalen kiest

Zuiverheidsconsistentie en COA-traceerbaarheid — 34%
Maatwerk en doorlooptijd — 26%
Certificeringen: ISO, IATF, REACH — 22%
Exportnaleving en logistiek — 18%

Vraag voor elke batch een analysecertificaat, niet alleen voor de eerste monsterzending.
Bevestig of de zuiverheid intern wordt geverifieerd of via onafhankelijke tests door derden.
Controleer of de fabrikant het metaal zelf smelt en verfijnt of halffabrikaten doorverkoopt.
Bekijk de aanpassingslimieten op het gebied van formaat, gewicht en verpakking voor uw specifieke proces.
Verduidelijk de exportdocumentatie en licenties voor gecontroleerd materiaal voordat u een inkooporder plaatst.

Sourcingstrategie voor de volgende koopcyclus

Kwalificeer je vroeg. Betrek een tweede bron van hoogzuivere materialen in het goedkeuringsproces voordat een tekort de beslissing dwingt.

Zorg dat het niveau overeenkomt met het knooppunt. Geef 7N niet te veel op als 5N of 6N binnen het procesvenster valt; geef niet te weinig aan waar dit niet het geval is.

Controleer de productiediepte. Geef de voorkeur aan leveranciers die intern smelten, zuiveren en bewerken boven wederverkopers van materiaal van derden.

De kopers die zuiverheidsgraad, productvorm en traceerbaarheid van leveranciers als één samenhangende beslissing beschouwen – in plaats van drie afzonderlijke regelitems – zijn degenen die het best gepositioneerd zijn nu de vraag naar ultrazuivere metalen in de halfgeleider- en ruimtevaartsector blijft stijgen.
